| 產品名稱： |
SWL-II型聯軸器 |
| 產品類別： |
十字軸式萬向聯軸器 |

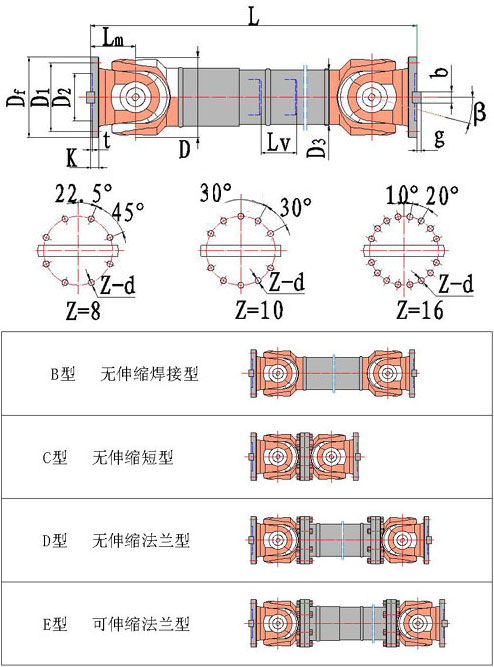

| 尺 寸 圖： |
查看
|
|
|
|
|
通用尺寸 |
標準回轉直徑D |
160 |
180 |
200 |
225 |
250 |
285 |
315 |
350 |
390 |
440 |
490 |
550 |
620 |
|
公稱扭矩Tn(KN·m) |
18 |
25 |
35.5 |
50 |
71 |
100 |
140 |
200 |
280 |
400 |
560 |
800 |
1120 |
|
疲勞扭矩Tf (KN·m) |
9 |
12.5 |
18 |
25 |
35.5 |
50 |
70 |
100 |
140 |
200 |
280 |
400 |
560 |
|
標準法蘭直徑Df |
160 |
180 |
200 |
225 |
250 |
285 |
315 |
350 |
390 |
440 |
490 |
550 |
620 |
|
D1 |
137 |
156 |
170 |
196 |
218 |
245 |
280 |
310 |
345 |
385 |
425 |
492 |
555 |
|
D2（H7） |
80 |
90 |
95 |
105 |
105 |
125 |
130 |
155 |
170 |
190 |
205 |
250 |
280 |
|
D3 |
108 |
121 |
140 |
152 |
168 |
194 |
219 |
273 |
273 |
325 |
325 |
426 |
426 |
|
Lm |
90 |
100 |
110 |
120 |
140 |
160 |
180 |
194 |
215 |
260 |
270 |
305 |
340 |
|
K |
16 |
17 |
18 |
20 |
25 |
27 |
32 |
35 |
40 |
42 |
47 |
50 |
55 |
|
t |
4 |
5 |
5 |
5 |
6 |
7 |
8 |
8 |
8 |
10 |
12 |
12 |
12 |
|
b |
28 |
28 |
32 |
32 |
40 |
40 |
40 |
50 |
70 |
80 |
90 |
100 |
100 |
|
g |
8 |
8 |
9 |
9 |
12.5 |
15 |
15 |
16 |
18 |
20 |
22.5 |
22.5 |
25 |
|
z |
8 |
8 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
16 |
16 |
16 |
10 |
|
d |
15 |
17 |
17 |
17 |
19 |
21 |
23 |
23 |
25 |
28 |
31 |
31 |
38 |
|
β |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
15° |
|
法蘭螺栓 |
規格 |
M14 |
M16 |
M16 |
M16 |
M18 |
M20 |
M22 |
M22 |
M24 |
M27 |
M30 |
M30 |
M36 |
擰緊力矩
(KN·m) |
0.20 |
0.27 |
0.27 |
0.27 |
0.372 |
0.526 |
0.71 |
0.71 |
0.906 |
1.34 |
1.82 |
1.82 |
3.17 |
|
|
|
|
|
